Funzioni del tablet XPAD L10ax

Funzioni del tablet XPAD L10ax

Il tablet XPAD L10ax è dotato di due microfoni, un sensore di luce ambientale (ALS), una fotocamera anteriore da 2 megapixel, una fotocamera posteriore da 13 megapixel e altre funzioni. La maggior parte di queste funzioni si trova nella stessa posizione sul tablet XPAD, a eccezione della maniglia di quest'ultimo.

Vista anteriore

Vista anteriore del tablet XSLATE L10ax
1
Due microfoni digitali compongono la gamma di microfoni rivolti verso il lato anteriore.
2
L'illuminatore a infrarossi (IR) Windows Hello illumina il viso con luce IR durante l'autenticazione facciale di Windows Hello.
3
Porta penna
4
La fotocamera anteriore da 2 megapixel è dotata di risoluzione Full HD, se attivata nelle impostazioni. È possibile regolare le dimensioni e la qualità dell'immagine.
5
Il LED della videocamera si illumina di bianco quando viene attivata.
6
L'altoparlante integrato fornisce l'audio quando non sono in uso cuffie o altoparlanti esterni.
7
Il sensore di impronte digitali opzionale esegue l'autenticazione biometrica.
8
Il LED di alimentazione indica lo stato di alimentazione corrente del tablet.
9
Il LED della batteria ne indica lo stato di carica.
10
L'interruttore di ripristino consente di forzare lo spegnimento del tablet. Accesso con la punta della penna.
11
Il touchscreen è lo strumento standard per interagire con il sistema operativo e il software.
12
Il pulsante Home consente di visualizzare la schermata iniziale.
13
Il sensore di luce ambientale (ALS) rileva la quantità di luce ambientale e il dispositivo regola la luminosità dello schermo.
14
Pulsanti funzione programmabili, P1 e P2

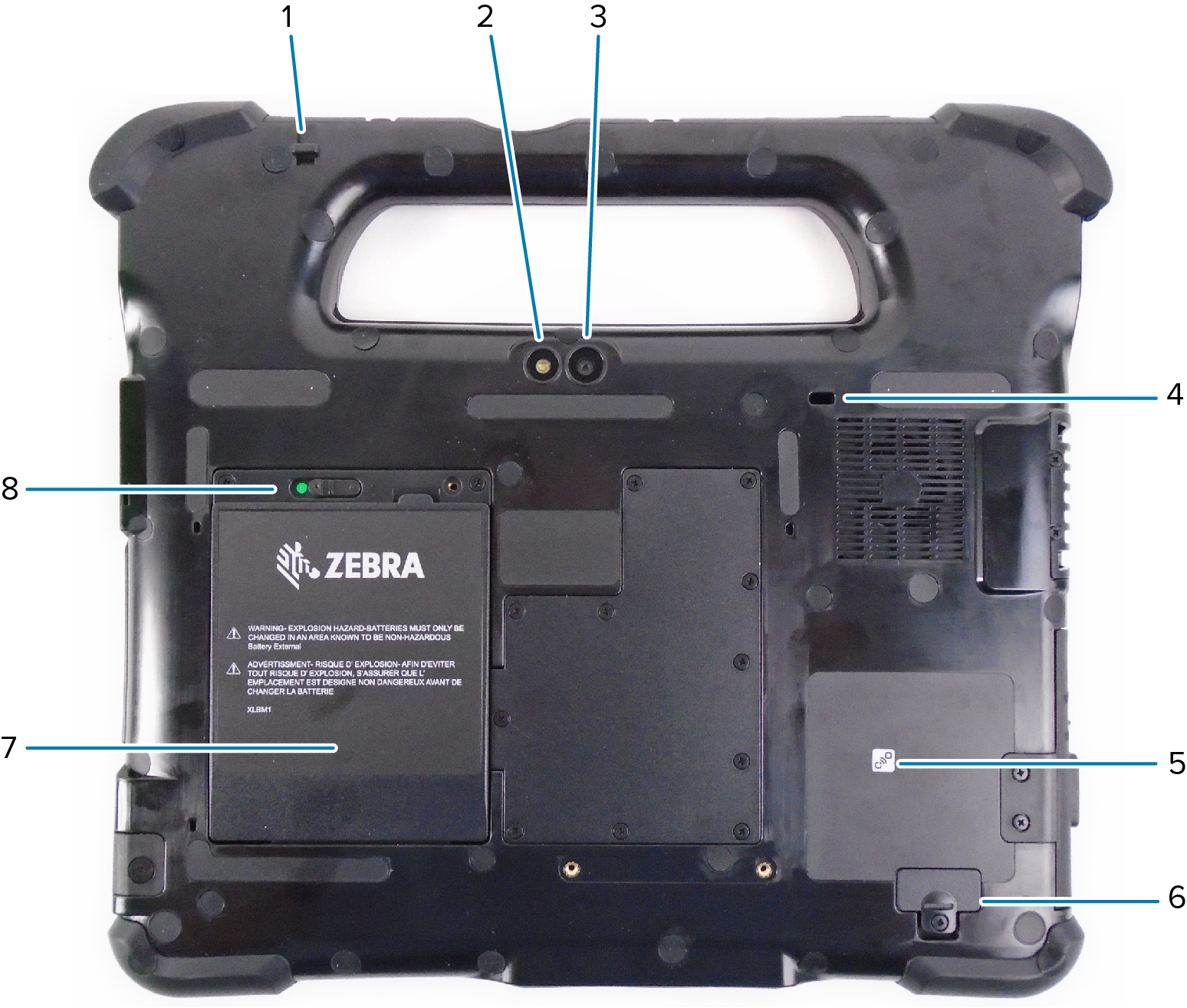

Vista posteriore

Vista posteriore del tablet XSLATE L10ax
1
L'attacco del laccetto per la penna consente di fissare la penna al tablet tramite un laccetto.
2
Questa luce è il flash della telecamera posteriore e può essere utilizzata come torcia.
3
Telecamera posteriore da 13 megapixel
4
Lo slot di sicurezza Kensington è un foro rinforzato in metallo per l'utilizzo con un cavo e un sistema di blocco per fissare il tablet.
5
NFC (Near Field Communication) consente ai dispositivi di scambiare informazioni posizionandoli uno accanto all'altro.
6
La copertura della porta di espansione viene rimossa per collegare determinati accessori opzionali al tablet.
7
La batteria alimenta il tablet quando non è collegato a una presa di alimentazione o non è posizionato sul dock.
8
Il fermo della batteria sblocca la batteria quando lo si fa scorrere verso sinistra e si vede il cerchio rosso.

Vista laterale destra

Vista laterale destra del tablet XPAD L10ax
1
Collegamento di ingresso dell'alimentazione per l'adattatore di alimentazione esterno
2
Porta RJ45 con presa Ethernet per la connettività LAN
3
Pulsante di controllo volume
4
Il pulsante rotondo è il tasto di scelta rapida Ctrl-Alt-Canc che mostra opzioni quali Gestione attività, Blocca e Disconnetti.
5
Il pulsante di accensione consente di accendere il tablet. Quando il tablet è acceso, premerlo per attivare e disattivare la modalità di sospensione.

Vista laterale sinistra

Vista laterale sinistra del tablet XSLATE L10ax
1
Lo scanner di codici a barre è l'interfaccia ottica integrata per la lettura dei codici a barre.
2
Lo slot per schede di memoria legge e scrive le schede microSD.
3
La porta USB di tipo C consente di accedere all'uscita USB 3.1 e DisplayPort tramite un connettore di tipo C.
4
Le due porte USB 3.0 di tipo A consentono di collegare dispositivi quali mouse, tastiera o archivio esterno.
5
Il jack audio da 3,5 mm supporta l'uscita stereo per cuffie e l'ingresso mono per un microfono esterno.
6
Questo sportellino di blocco copre le porte del tablet L10ax. Quando il tablet viene spedito, lo sportellino è bloccato e il fermo mostra il colore verde. Far scorrere il sistema di blocco finché si vede il colore rosso, quindi aprire lo sportellino per accedere alle porte. Per fissare lo sportellino per il trasporto o lo stoccaggio, chiuderlo saldamente e far scorrere il sistema di blocco finché si vede il colore verde.

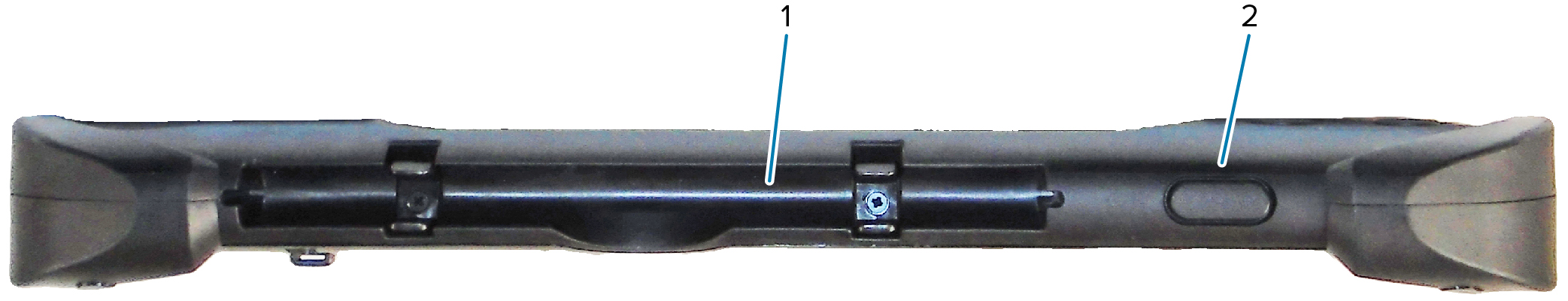

Vista dall'alto

Vista laterale sinistra del tablet XSLATE L10ax
1
Il porta penna nella maniglia trattiene la penna lunga quando non viene utilizzata.
2
Premere il pulsante dello scanner per attivare lo scanner di codici a barre (se installato)

Vista dal basso

Vista laterale dal basso del tablet XSLATE L10ax
1
I connettori dock comunicano con le basi dock.
