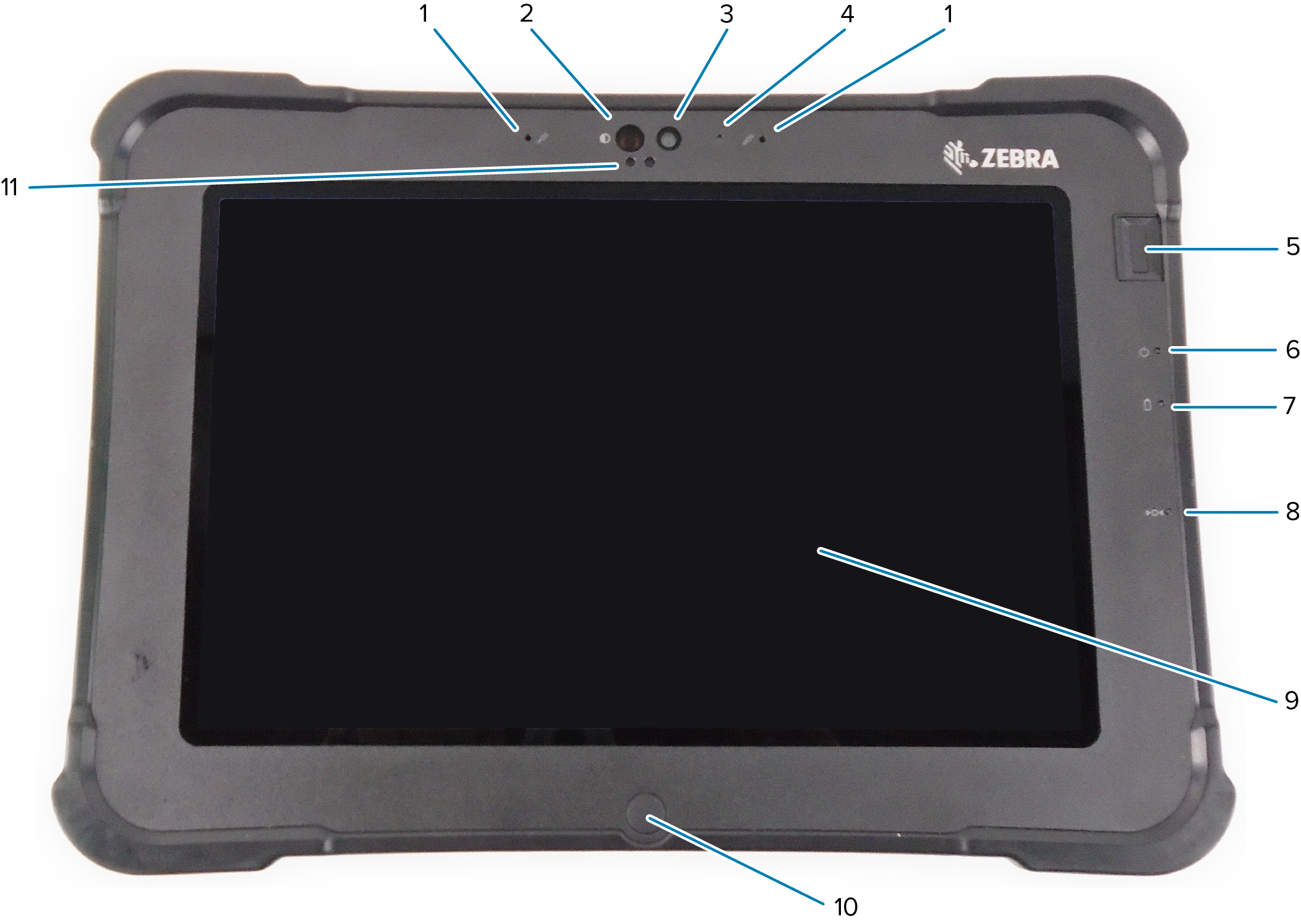

1 | 由兩個數位麥克風組成前置麥克風陣列。 |
2 | Windows Hello 紅外線 (IR) 照明器會在進行 Windows Hello 臉部驗證時，以紅外線照亮您的臉部。 |
3 | 若在設定中啟用，200 萬像素前方相機具備 Full HD 解析度。您可以調整相片的尺寸和畫質。 |
4 | 相機啟動時，相機 LED 會亮起白燈。 |
5 | 選用的指紋感應器提供生物特徵辨識驗證。 |
6 | 電源 LED 顯示平板電腦目前的電力狀態。 |
7 | 電池 LED 顯示電池的充電狀態。 |
8 | 重設開關可讓您將平板電腦強制關機。使用手寫筆的筆尖存取。 |
9 | 觸控式螢幕是與作業系統和軟體互動的標準途徑。 |
10 | 首頁按鈕會顯示首頁畫面。 |
11 | 環境光源感應器 (ALS) 會偵測環境光線，且裝置會調整螢幕亮度。 |

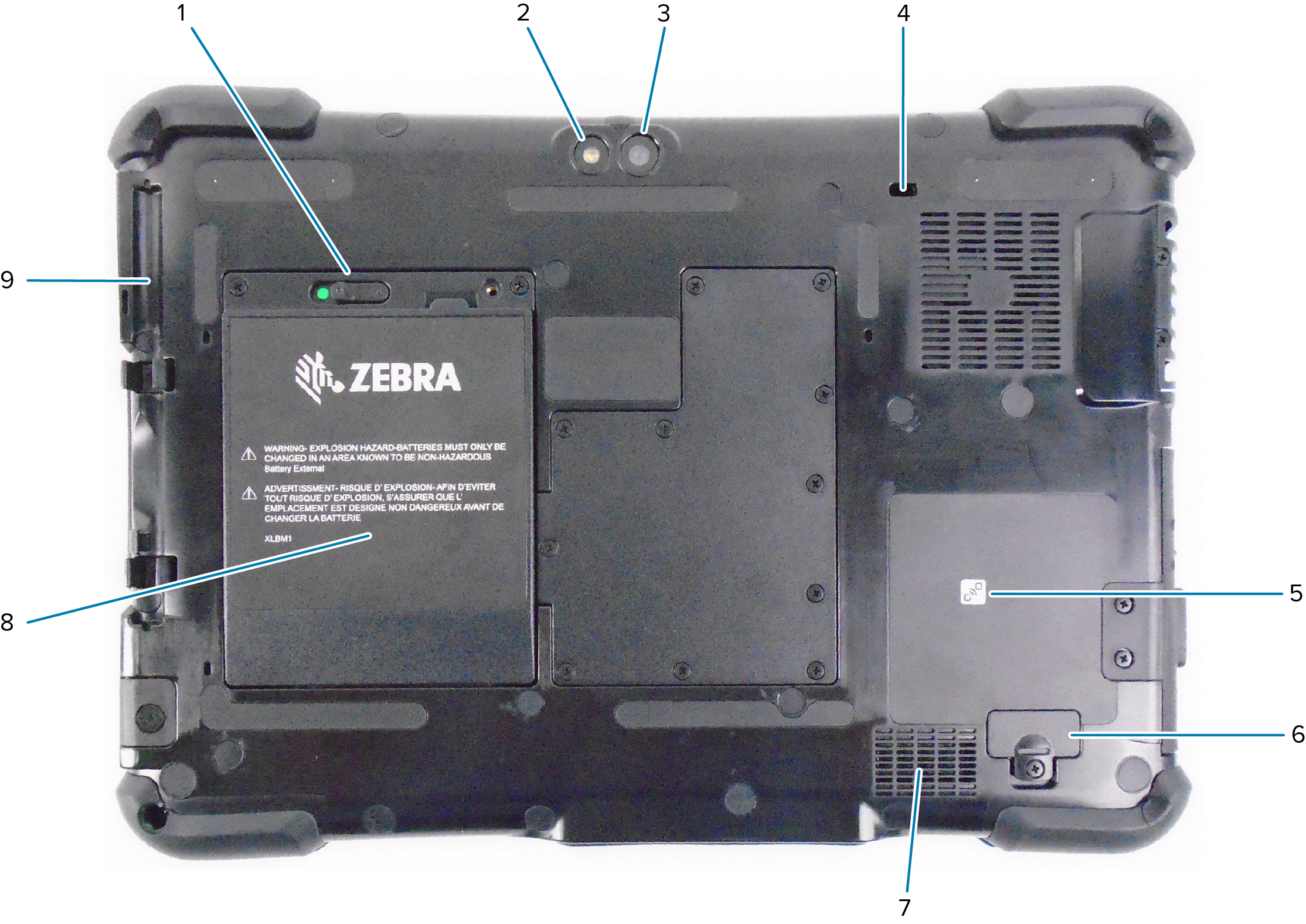

1 | 當您將電池卡榫向左滑動並看到紅色圓圈時，卡榫會釋出電池。 |
2 | 此指示燈是後方相機的閃光燈，可作為手電筒使用。 |
3 | 1300 萬像素後方相機 |
4 | Kensington 鎖定插槽是一個金屬強化孔，可與纜線及鎖頭搭配使用，以固定平板電腦。 |
5 | 近距離無線通訊 (NFC) 可讓相鄰的裝置交換資訊。 |
6 | 將某些選用配件連接到平板電腦時，擴充連接埠護蓋會被移除。 |
7 | 未使用耳機或外接喇叭時，會透過此喇叭播放音訊。 |
8 | 若平板電腦的電源線未連接電源或放入充電底座，電池便會為其供電。 |
9 | 筆座 |

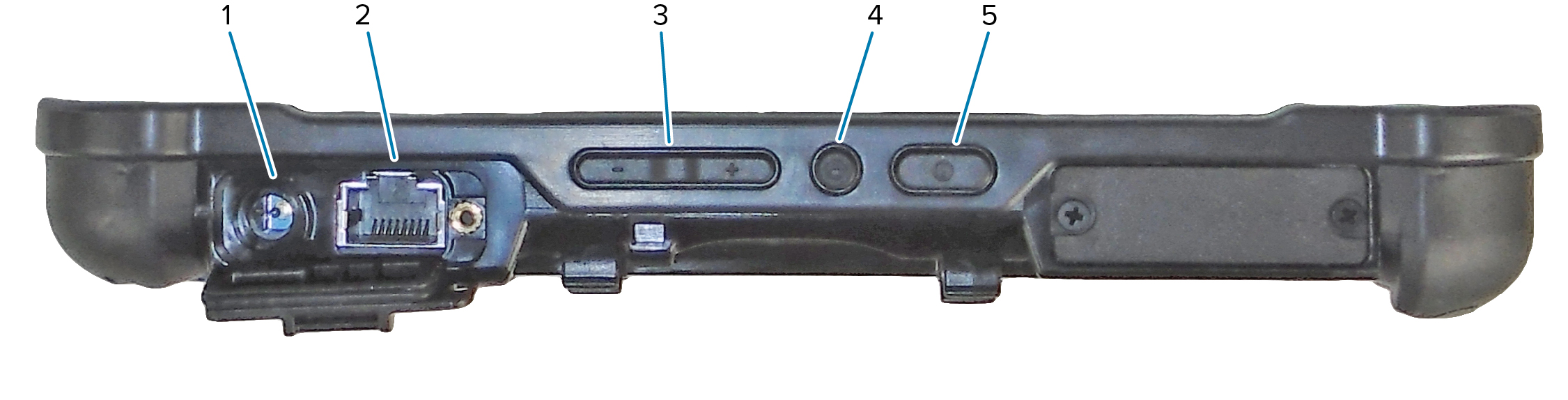

1 | 外接電源變壓器的電源輸入連接 |
2 | 乙太網路插孔 RJ45 連接埠，提供 LAN 連線 |
3 | 音量控制按鈕 |
4 | 此圓形按鈕是 Ctrl-Alt-Del 捷徑，會顯示工作管理員、鎖定和登出等選項。 |
5 | 電源按鈕，用於開啟平板電腦。平板電腦開啟時，按下即可進入及結束睡眠模式。 |

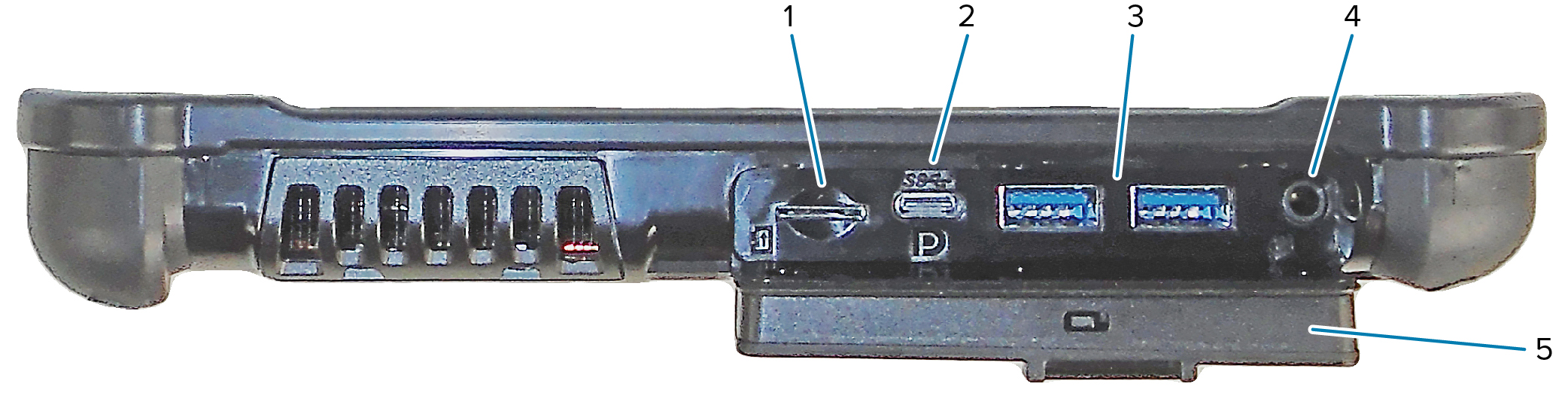

1 | 記憶卡插槽會讀取及寫入 microSD 卡。 |
2 | USB type-C 連接埠可讓您透過 type-C 接頭存取 USB 3.1 和顯示連接埠輸出。 |
3 | 兩個 USB 3.0 type-A 連接埠可用於連接滑鼠、鍵盤或外部儲存空間。 |
4 | 3.5 公釐音訊插孔支援耳機的立體聲輸出，以及外接麥克風的單聲道輸入。 |
5 | 此鎖定護蓋可蓋住 L10ax 上的連接埠。平板電腦出貨時，護蓋會鎖定且卡榫會顯示綠色。將鎖頭滑動至露出紅色，然後開啟護蓋即可存取連接埠。若要在旅行或收納時固定護蓋，請確實關上護蓋，然後將鎖頭滑動至顯示綠色為止。 |
1 | 底座的銜接接頭介面。 |
