Pantalla del menú | Descripción de las opciones de menú | |
|---|---|---|

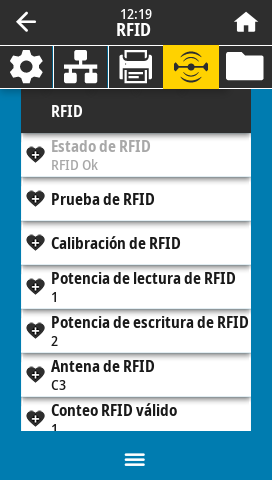

 | Muestra el estado del subsistema RFID de la impresora. | |
Comandos ZPL relacionados: | ^HL o ~HL | |
Comando SGD utilizado: | rfid.error.response | |

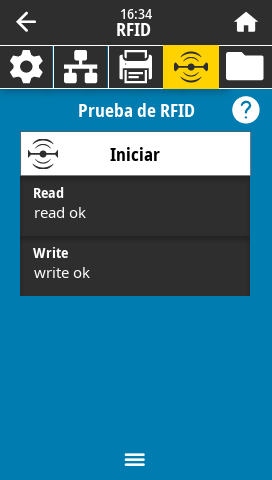

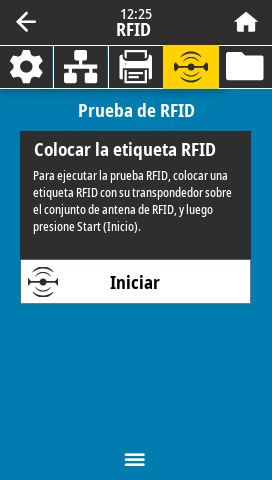

 | Durante la prueba de RFID, la impresora intenta leer y escribir en un transpondedor. No se produce ningún movimiento de la impresora con esta prueba. Para probar una etiqueta de RFID:
Los resultados de la prueba aparecen en la pantalla.  | |
Comando SGD utilizado: | rfid.tag.test.content y rfid.tag.test.execute | |

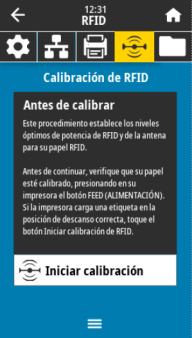

 | Iniciar la calibración de etiquetas para medios RFID. (Esto no es igual a la calibración de medios y cintas). Durante el proceso, la impresora mueve los medios, calibra la posición de la etiqueta de RFID y determina la configuración óptima para los medios RFID que se utilizan. Estos ajustes incluyen la posición de programación, el elemento de antena que se va a utilizar y el nivel de potencia de lectura y escritura que se va a utilizar. (Consulte la Guía 3 de programación RFID para obtener más información). Antes de ejecutar este comando, cargue la impresora con medios RFID, calibre la impresora, cierre el cabezal de impresión y alimente al menos una etiqueta para asegurarse de que la calibración de la etiqueta comience desde la posición correcta. Deje todos los transpondedores antes y después de la etiqueta que se está calibrando. Esto permite que la impresora determine la configuración de RFID, acción que no codifica la etiqueta adyacente. Deje que una parte de los medios se extienda por la parte frontal de la impresora para permitir la retroalimentación durante el procedimiento de calibración de etiquetas. | |
Comandos ZPL relacionados: | ^HR | |
Comando SGD utilizado: | rfid.tag.calibrate | |
| Si la potencia de lectura deseada no se logra mediante la calibración de la etiqueta de RFID, se puede especificar un valor. | |
Valores aceptados: | 0 a 30 | |
Comandos ZPL relacionados: | ^RW | |
Comando SGD utilizado: | rfid.reader_1.power.read | |
Página web de la impresora: | ||

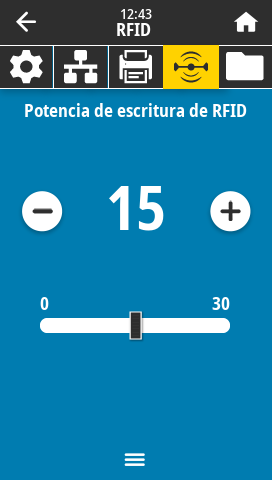

 | Si la potencia de escritura deseada no se logra mediante la calibración de la etiqueta de RFID, se puede especificar un valor. | |
Valores aceptados: | 0 a 30 | |
Comandos ZPL relacionados: | ^RW | |
Comando SGD utilizado: | rfid.reader_1.power.write | |
Página web de la impresora: | ||

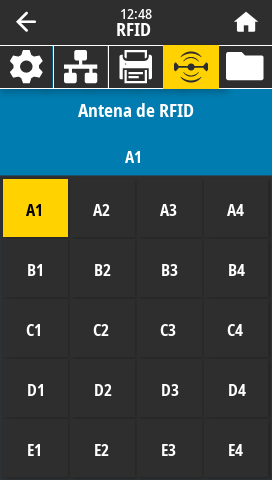

 | Si la antena deseada no se logra mediante la calibración de la etiqueta de RFID, se puede especificar un valor. | |
Valores aceptados: | A1, A2, A3, A4 B1, B2, B3, B4 C1, C2, C3, C4 D1, D2, D3, D4 E1, E2, E3, E4 | |
Comandos ZPL relacionados: | ^RW | |
Comando SGD utilizado: | rfid.reader_1.antenna_port | |
Página web de la impresora: | ||

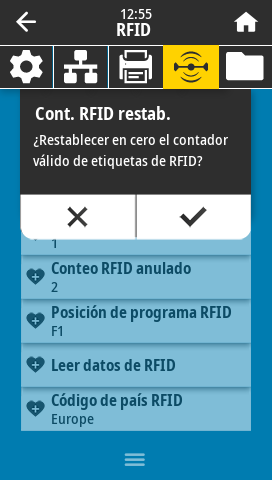

 | Restablece el contador de etiquetas RFID válido a cero. | |
Comandos ZPL relacionados: | ~RO | |
Comando SGD utilizado: | odometer.rfid.valid_resettable | |

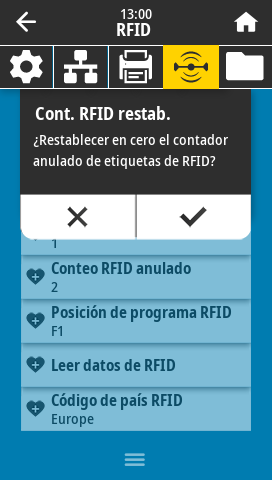

 | Restablece el contador de etiquetas RFID nulas a cero. | |
Comandos ZPL relacionados: | ~RO | |
Comando SGD utilizado: | odometer.rfid.void_resettable | |

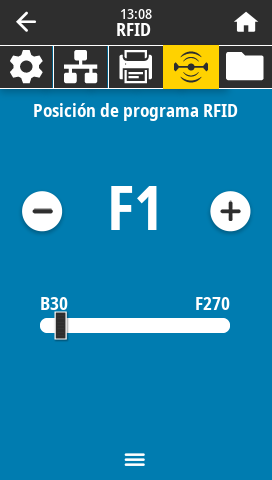

 | Si la posición de programación deseada (posición de lectura/escritura) no se logra mediante la calibración de la etiqueta de RFID, se puede especificar un valor. | |
Valores aceptados: | F0 a Fxxx (en el que xxx es la longitud de la etiqueta en milímetros o 999, la que sea menor): la impresora alimenta la etiqueta hacia delante para la distancia especificada y, luego, comienza la programación. B0 a B30: la impresora retroalimenta la etiqueta para la distancia especificada y, luego, comienza la programación. Para dar cuenta de la retroalimentación, permita que el revestimiento de medios vacío se extienda fuera de la parte frontal de la impresora cuando utilice una posición de programación hacia atrás. | |
Comandos ZPL relacionados: | ^RS | |
Comando SGD utilizado: | rfid.position.program | |
Página web de la impresora: | ||

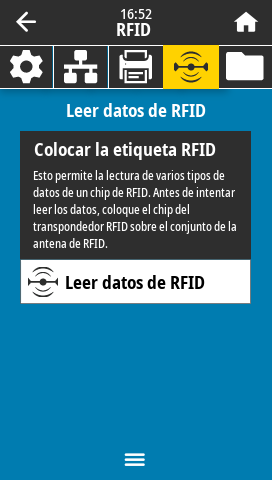

 | Lea y devuelva los datos de etiqueta especificados de la etiqueta de RFID ubicada sobre la antena RFID. No se produce ningún movimiento de la impresora mientras se leen los datos de la etiqueta. El cabezal de impresión puede estar abierto o cerrado. Para leer y mostrar la información almacenada en una etiqueta de RFID:

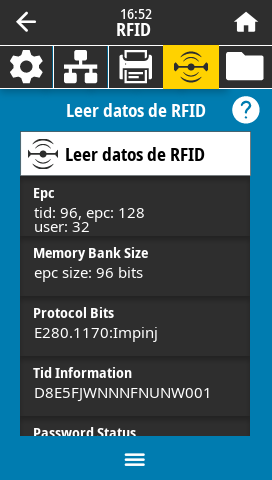

Los resultados de la prueba se muestran en la pantalla.  | |
Comandos ZPL relacionados: | ^RF | |
Comando SGD utilizado: | rfid.tag.read.content rfid.tag.read.execute | |
